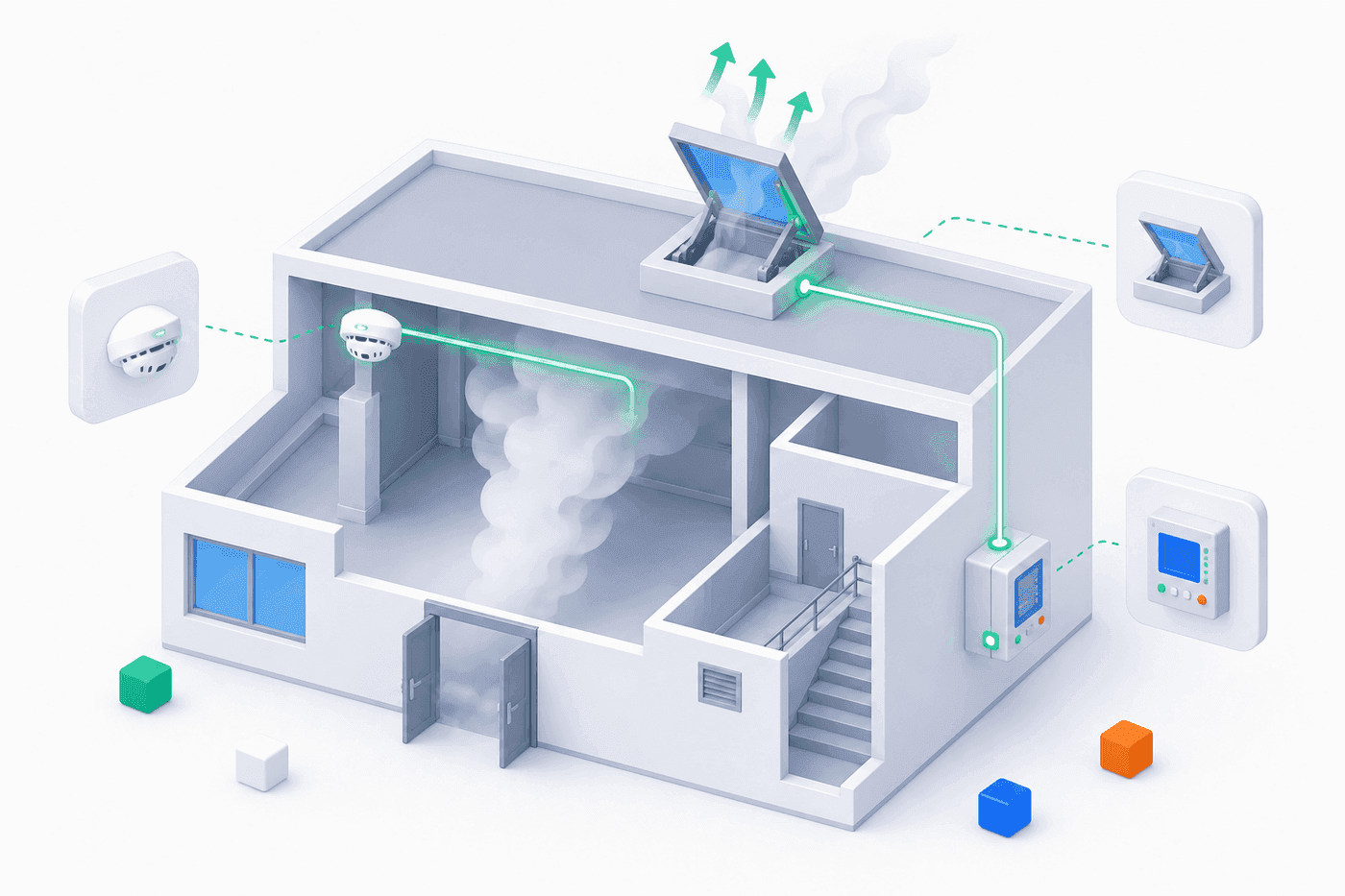

Kostenlos startenDie mechanische oder natürliche Entrauchung ist fast immer an die Branddetektion angesteuert. Wenn ein Zonenmelder auslöst, muss die BMA-Zentrale die Rauchabzüge öffnen, die Luftnachströmung entriegeln und je nach Fall Abluftventilatoren starten.
Diese Integration wird durch die VKF-Richtlinie BSR 21-15 (Rauch- und Wärmeabzugsanlagen) und die Produktnorm SIA 384 geregelt.
Ein Entrauchungssystem umfasst mehrere zu steuernde Einrichtungen:
| Organ | Erwartete Aktion |
|---|---|
| Dach-Rauchabzüge | Vollständige Öffnung |
| Entrauchungsklappen | Öffnung je nach Szenario |
| Luftnachströmung (Fassade oder Dach) | Entriegelung / Öffnung |
| Abluftventilatoren | Einschaltung mit hoher Drehzahl |
| Brandschutztüren | Schliessung (zur Abschottung) |
| Klimazentrale | Obligatorische Abschaltung |
In einer gut konzipierten Ansteuerungsmatrix muss die Auslösung eines Melders in der geschützten Zone:
Reihenfolge und Zeitverzögerung sind entscheidend. Eine HLK, die weiter Luft in ein vom Brand betroffenes Volumen bläst, hebt die Wirkung der Entrauchung auf.
Das ist der häufigste Konflikt: Die Klimazentrale bläst Frischluft in die brennende Zone und behindert so die Abführung. Die Matrix muss die HLK zwingend ab dem Alarm abschalten.
Manche HLK-Anlagen arbeiten im Überdruck. Wird sie nicht abgeschaltet, können sich die Rauchabzüge nicht frei öffnen.
Ohne automatische Entriegelung der Luftnachströmung ziehen die Abluftventilatoren ins Leere. Das Volumen gerät in Unterdruck und der Auftrieb bricht zusammen.
Sind mehrere Zonen an dieselbe Rauchabzugsgruppe angesteuert, zerstreut das Öffnen überall bei einem lokalen Alarm den Auftrieb. Die Matrix muss ausschliesslich die Rauchabzüge der betroffenen Zone ansteuern.
Beim periodischen Integraltest nach BSE 108-15 muss die Entrauchung real ausgelöst werden: Öffnung der Rauchabzüge, Start der Ventilatoren, Messung des Auftriebs. Ein "Papiertest" genügt nicht.
Das Intervall dieses Tests hängt von der Risikokategorie ab (BSE § 7.4): Ein Gebäude mit einer Entrauchung mit Leistungsnachweis fällt in Kategorie 1 (alle 2 Jahre); ohne Leistungsnachweis in Kategorie 2 (alle 4 Jahre). Die Entrauchung läuft also standardmässig nie auf einem 6-Jahres-Zyklus.
Bereiten Sie vor:
Im Matrix-Editor von sdai.ch sind die Entrauchungsorgane typisiert, und der Algorithmus zur Konflikterkennung:
Das Wichtigste in Kürze
- Die Entrauchung ist fast immer an die Detektion angesteuert (BSR 21-15, Norm SIA 384).
- Typisches Szenario: abschotten, abführen (Rauchabzüge und Abluft), kompensieren (Luftnachströmung), HLK abschalten.
- Konflikt Nr. 1 ist die HLK, die weiter bläst: Sie muss ab dem ersten Alarm abgeschaltet werden.
- Eine Spalte pro Rauchabzug und explizite Zeitverzögerungen verhindern Matrixfehler.
Referenz: VKF BSR 21-15, Rauch- und Wärmeabzugsanlagen, Ausgabe 2015.
