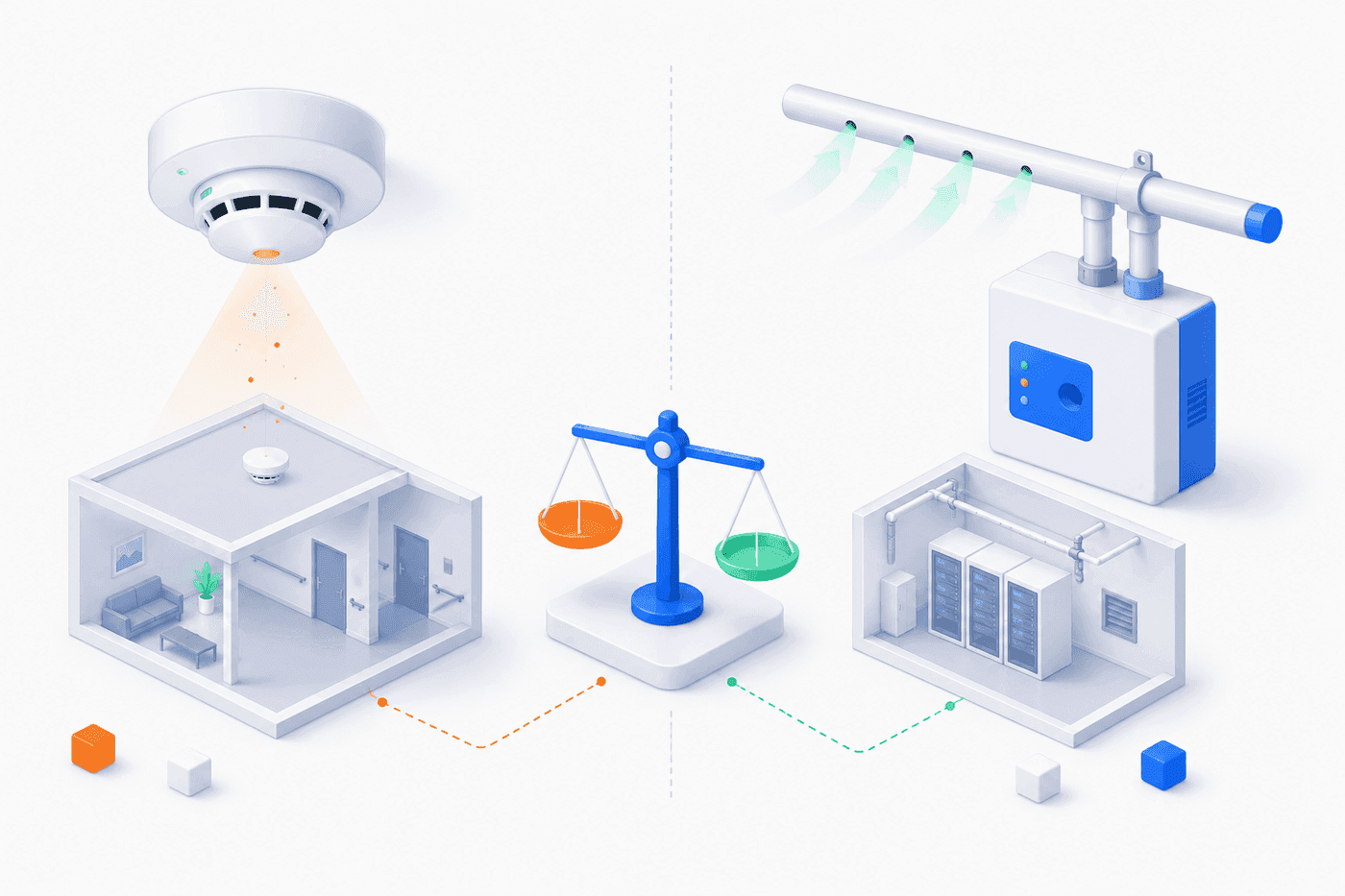

Die Wahl zwischen Punktmeldern (optisch, thermisch, Mehrkriterien) und Ansaugrauchmeldern (ASD, Aspirating Smoke Detection) beeinflusst die gesamte Konzeption einer BMA: Kosten, Detektionszeit, Verkabelung und Brandfallsteuermatrix.
Es ist kein "Entweder-oder": die beiden Technologien sind oft komplementär.
Der klassische Melder: ein Gehäuse an der Decke mit einem Sensor (optisch, thermisch oder beides). Die Umgebungsluft durchströmt die Detektionskammer durch natürliche Konvektion.
Prinzip: Der Rauch muss "bis zum Melder aufsteigen", um erkannt zu werden.
Ein zentralisiertes System mit:
Prinzip: Die Luft wird aktiv angesaugt von den Probenahmestellen zum Melder. Der Rauch wartet nicht, er wird erfasst.
| Kriterium | Punktmelder | Ansaugrauchmelder |
|---|---|---|
| Empfindlichkeit (% Trübung/m) | 0.5 bis 5 %/m | 0.001 bis 5 %/m |
| Frühdetektion | Standard | Sehr früh |
| Reaktion auf Schwelbrände | Gut | Ausgezeichnet |
| Reaktion auf schnelle Flammen | Gut | Gut |
Ein Ansaugrauchmelder kann Rauch erkennen, der 100- bis 1000-mal stärker verdünnt ist als bei einem Punktmelder. Das ist das Hauptargument für ASD in kritischen Bereichen.
Das ist die Standardlösung für 95 % der Gebäude in der Schweiz.
Ein ASD erscheint als einzige Detektionszone in der Matrix, auch wenn er 10 oder 20 Ansaugstellen abdeckt. Das kann problematisch sein:
Um eine feine Granularität zu erhalten, kann man:
Viele seriöse Anlagen kombinieren beide:
Beispiel: Ein Rechenzentrum kann 2 ASD haben (einen in der abgehängten Decke, einen im Doppelboden) plus Punktmelder in der Höhe zur visuellen Bestätigung.
| Aufgabe | Punktmelder | Ansaugrauchmelder |
|---|---|---|
| Zweijährliche Prüfung | Aerosol pro Melder | Prüfung jeder Kapillare |
| Werksrevision / Austausch | Alle 6 Jahre, oder 8 Jahre mit Selbstüberwachung (SES-DT Tabelle 12) | Jährliche Filterreinigung |
| Kalibrierung | Automatisch | Periodisch zu dokumentieren |
| Typische Jahreskosten | Niedrig | Mittel bis hoch |
Im Editor von sdai.ch werden ASD als "Meldergruppen" mit ihren Kapillaren dargestellt. Die Brandfallsteuermatrix erlaubt es, jede Teilzone (Kapillare) bei Bedarf einem eigenen Szenario zuzuordnen.
Das Wichtigste in Kürze
- Punktmelder decken 95 % der Gebäude ab; Ansaugrauchmelder (ASD) bieten eine Ultra-Frühdetektion.
- Ein ASD erkennt Rauch, der 100- bis 1000-mal stärker verdünnt ist, zu 3- bis 5-mal höheren Kosten.
- ASD-Kontexte: Rechenzentren, Reinräume, grosse Volumen, historische oder staubige Räume.
- Ein ASD zählt als einzige Zone in der Matrix: aufteilen oder kombinieren, um Granularität zu behalten.
Referenz: EN 54-20 (Ansaugrauchmelder), VKF BSR 20-15.
