Définition
La matrice d'asservissement est le tableau croisé qui définit, pour chaque zone ou groupe de détection, les actions attendues de chaque équipement asservi : fermer telle porte coupe-feu, arrêter telle ventilation, enclencher tel désenfumage, rappeler tel ascenseur.
C'est le document de référence de l'installation : la NEPI 108-15 prévoit que la matrice des asservissements contient les actions à effectuer lors de l'activation, et le test intégral vérifie scénario par scénario que la réalité du bâtiment correspond à la matrice.

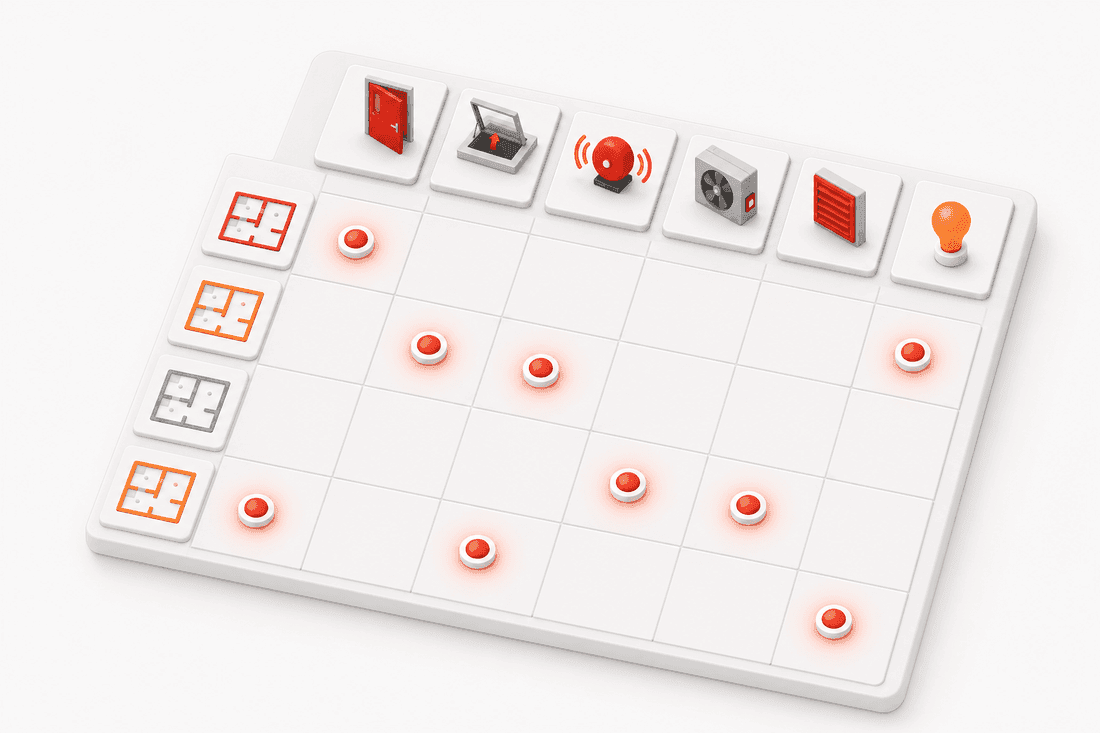

Structure typique
- En lignes : les zones ou groupes de détection (et les déclenchements particuliers : déclencheurs manuels, sprinkler).
- En colonnes : les équipements asservis (portes, clapets, ventilation, désenfumage, ascenseurs, alarme, transmission).
- Dans les cellules : le type de commande attendu pour chaque croisement.
Pièges classiques
- Des commandes contradictoires sur le même équipement selon la zone déclenchante : c'est le conflit type que la relecture de matrice doit détecter.
- Une matrice non tenue à jour après transformation : le test intégral échoue sur des écarts connus de personne.
- Le mélange de catégories d'activation (collective à sécurité intégrée, collective sans, sélective) au sein des limites d'un même système, ce que la NEPI 108-15 n'admet pas.
Références normatives
- NEPI 108-15, ch. 6.4.2 (matrice et tests à la réalisation) et ch. 5.1 (catégories)
- SIA 2046:2015, ch. 3 et 4 (préparation du test : matrice et script)
Contenu informatif rédigé par sdai.ch. Il n'engage ni l'AEAI, ni la SES, ni le SIA : seuls les textes officiels font foi.
