Définition

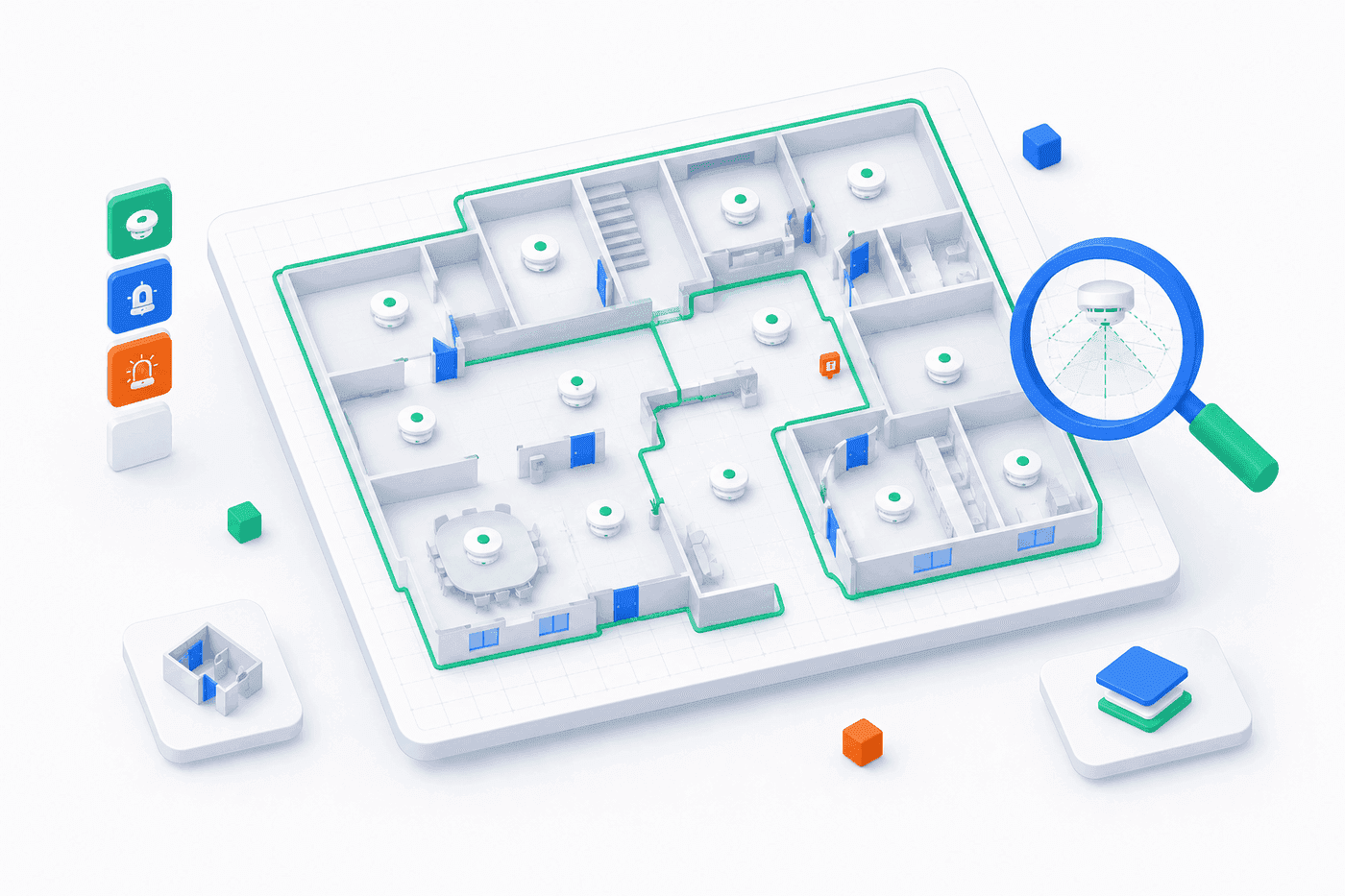

La zone de détection est l'unité de découpage de l'installation : un ensemble de détecteurs regroupés dont le déclenchement est signalé et traité comme un tout. Le découpage en zones et groupes de détection permet de localiser rapidement un départ de feu et d'asservir les bons équipements.
Principes de découpage
- Les zones s'alignent sur les compartiments coupe-feu ou les unités d'utilisation du bâtiment.
- Le concept de détection est validé avant l'exécution, et le choix des détecteurs suit le risque de chaque local.
- Chaque zone respecte les surfaces de surveillance maximales par détecteur : 60 à 80 m² pour un détecteur ponctuel de fumée (distance de 10 à 12 m entre détecteurs), 20 à 30 m² pour un détecteur de chaleur (6 à 8 m), la distance à la paroi valant la moitié de la distance entre détecteurs. Hauteur, obstacles et conditions du local réduisent ces valeurs.
Le lien avec la matrice
Dans la matrice d'asservissement, la zone est la ligne : c'est elle qui déclenche les commandes. Un découpage flou produit une matrice floue, puis un test intégral qui échoue. Zones claires, matrice claire.
Références normatives
- Directive SES SDAI, éd. 01.07.2021, ch. 3 et 5 (planification et groupes de détection), ch. 7.2 (surfaces et distances)
- DPI 20-15 (conception et montage des groupes de détection)
Contenu informatif rédigé par sdai.ch. Il n'engage ni l'AEAI, ni la SES, ni le SIA : seuls les textes officiels font foi.
